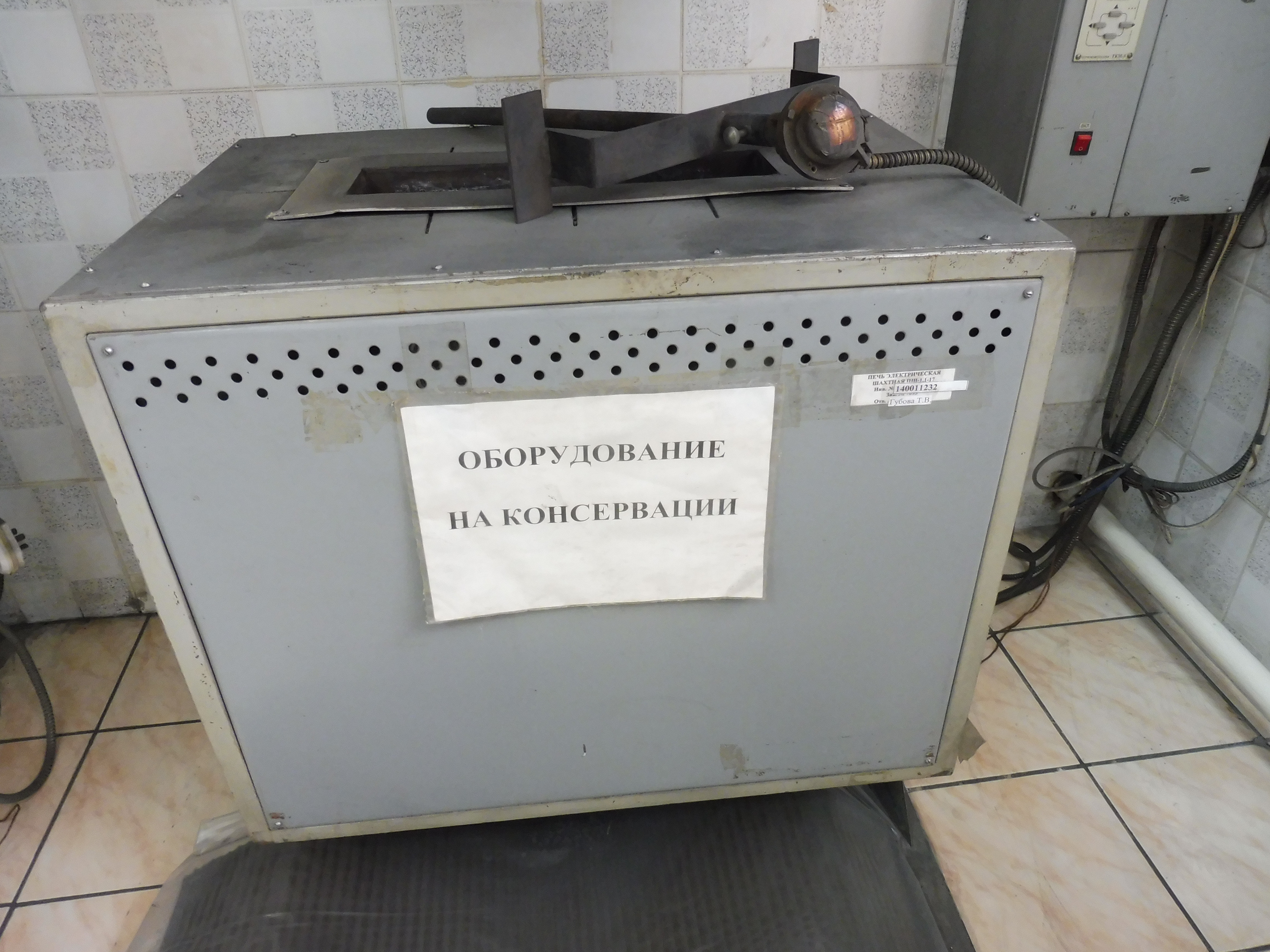

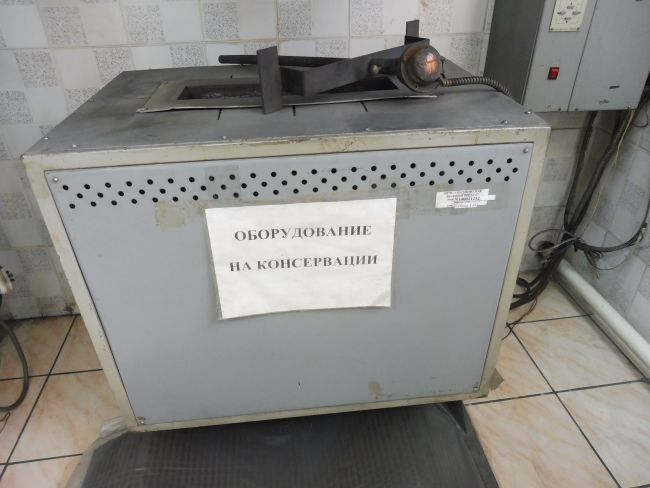

Электропечь шахтная ПШ-1,1-17 140011232

Электропечи шахтные типа ПШ-1,1 предназначены для испытания углеродных изделий в коксовой засыпке по заданному температурному режиму.

Для нагрева изделий предназначена рабочая камера в виде шахты, образованная огнеупорной кладкой из высокотемпературных шамотно-волокнистых плит. Хорошая теплоизоляция нагревательной камеры снижает потери тепла и делает печь достаточно экономичной.

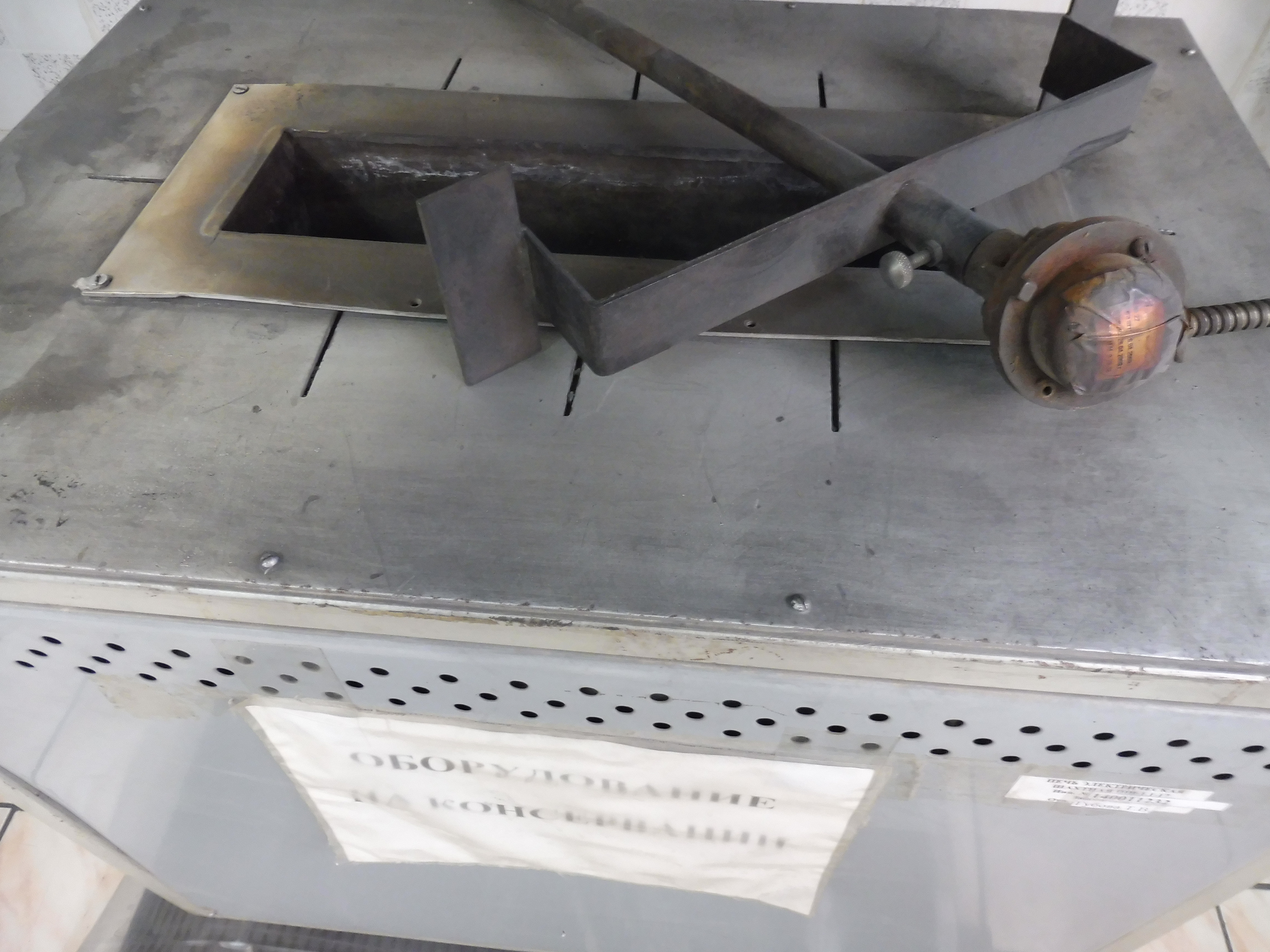

Внутрь шахты устанавливается сборный муфель из жаропрочной нержавеющей стали. Верхняя часть муфеля изготовлена в виде фланца из жаропрочной стали, который опирается на обрамление рабочей камеры.

Нагрев шахты производится проволочными нагревателями в виде спиралей с неравномерной намоткой, что повышает равномерность нагрева рабочей камеры по всей ее длине. Нагреватели установлены в двух зонах нагрева по высоте, что позволяет, изменяя мощность нагрева отдельной зоны, выравнивать температуру по высоте шахты (устанавливать необходимый градиент температур).

Электропечи выпускаются двух типоразмеров с прямоугольным (ПШ-1,1-17) и квадратным (ПШ-1,1-16, ПШ-1,1-28) проемами шахты и поставляются в полностью собранном и футерованном виде. Камера нагрева устанавливается на стойке с возможностью поворота в стойке на 90°.

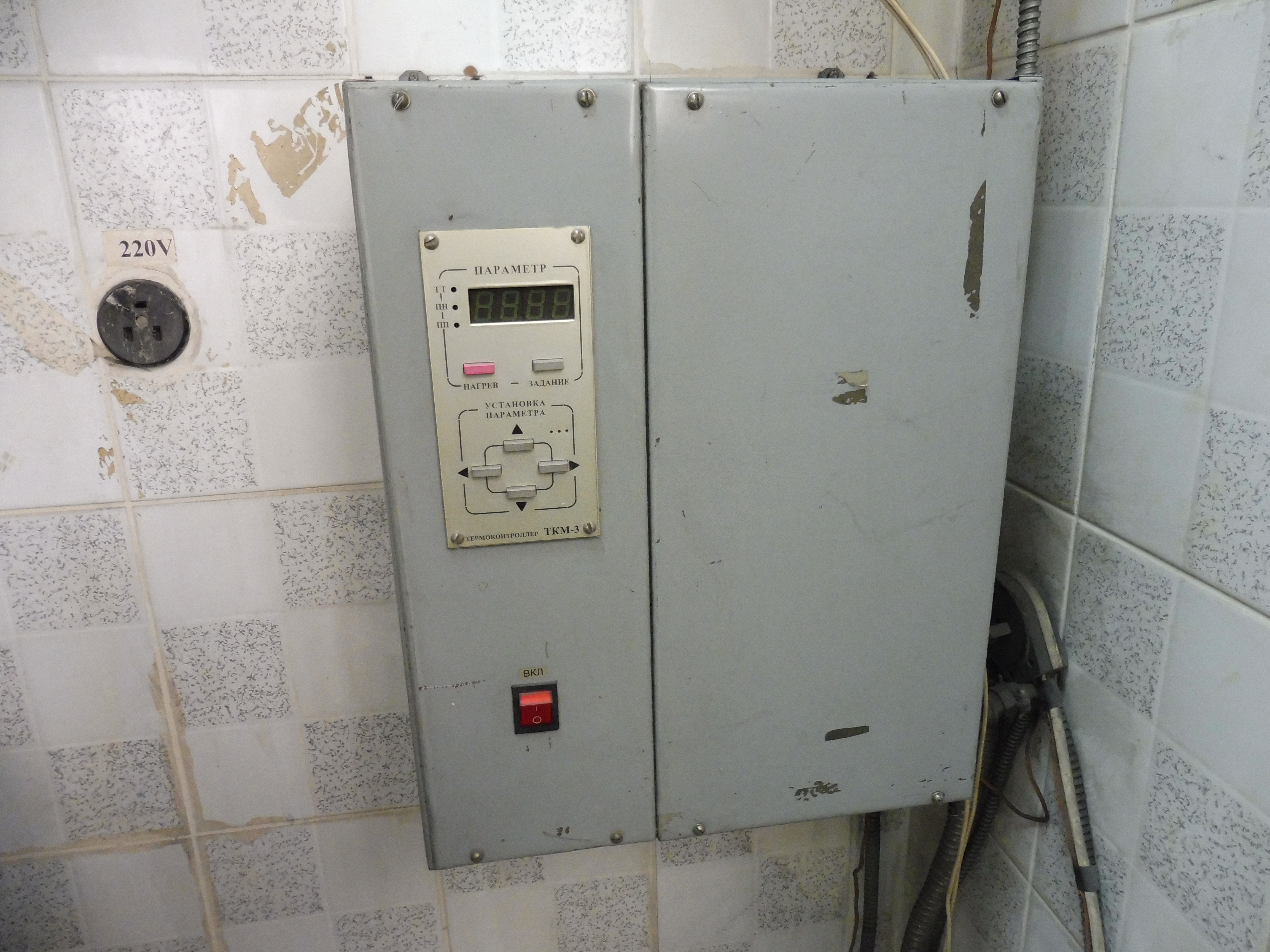

Силовое и регулирующее оборудование смонтировано в блоке управления, который крепится на стойке печи либо на стене на удобном для управления расстоянии (по дополнительному заказу).

Для программного ведения режима нагрева электропечи оснащены траекторным модулем (термоконтроллером) со специальной функцией контроля отключения напряжения в электросети. Данный термоконтроллер имеет встроенные часы реального времени с автономным источником питания. При отключении напряжения питания в электросети контролируется время отсутствия электропитания. Если время отключения оказалось меньше заданного, то нагрев после восстановления напряжения включается автоматически и продолжается в соответствии с заданием. В случае, если время отключения электропитания оказалось более длительным, т.е. больше заданного, процесс нагрева после восстановления электропитания не продолжается.

При обрыве термопары и превышении температуры срабатывает защита, отключающая напряжение на нагревателях.
ТИП    Тмакс, °С 1100
Рабочее пространство шир×выс×глуб, мм    400х110х400
Габаритные размеры* шир×выс×глуб, мм    1100×880×770
Мощность/напряжение, кВт/В  7/220
Масса печи, кг 200
