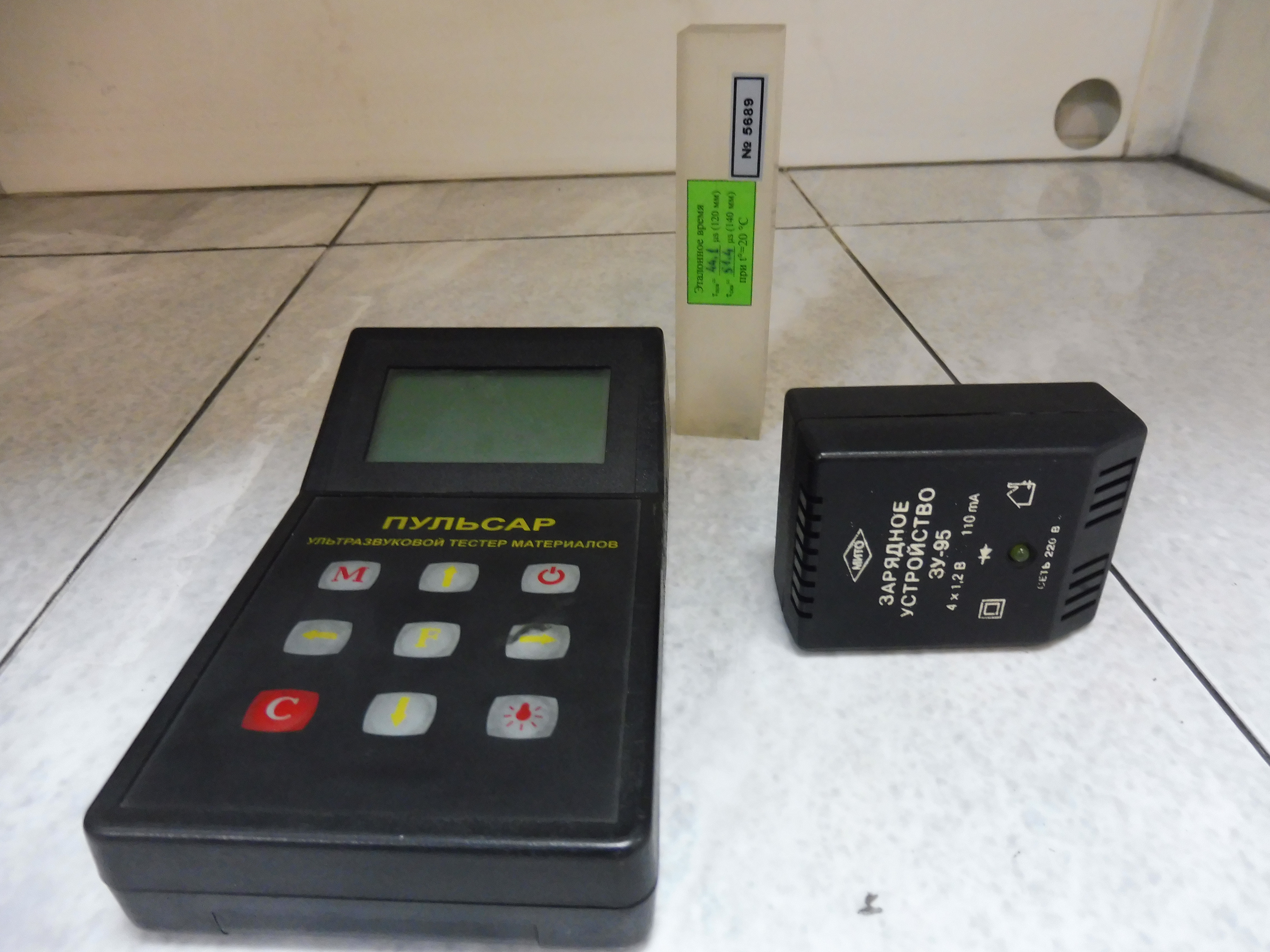

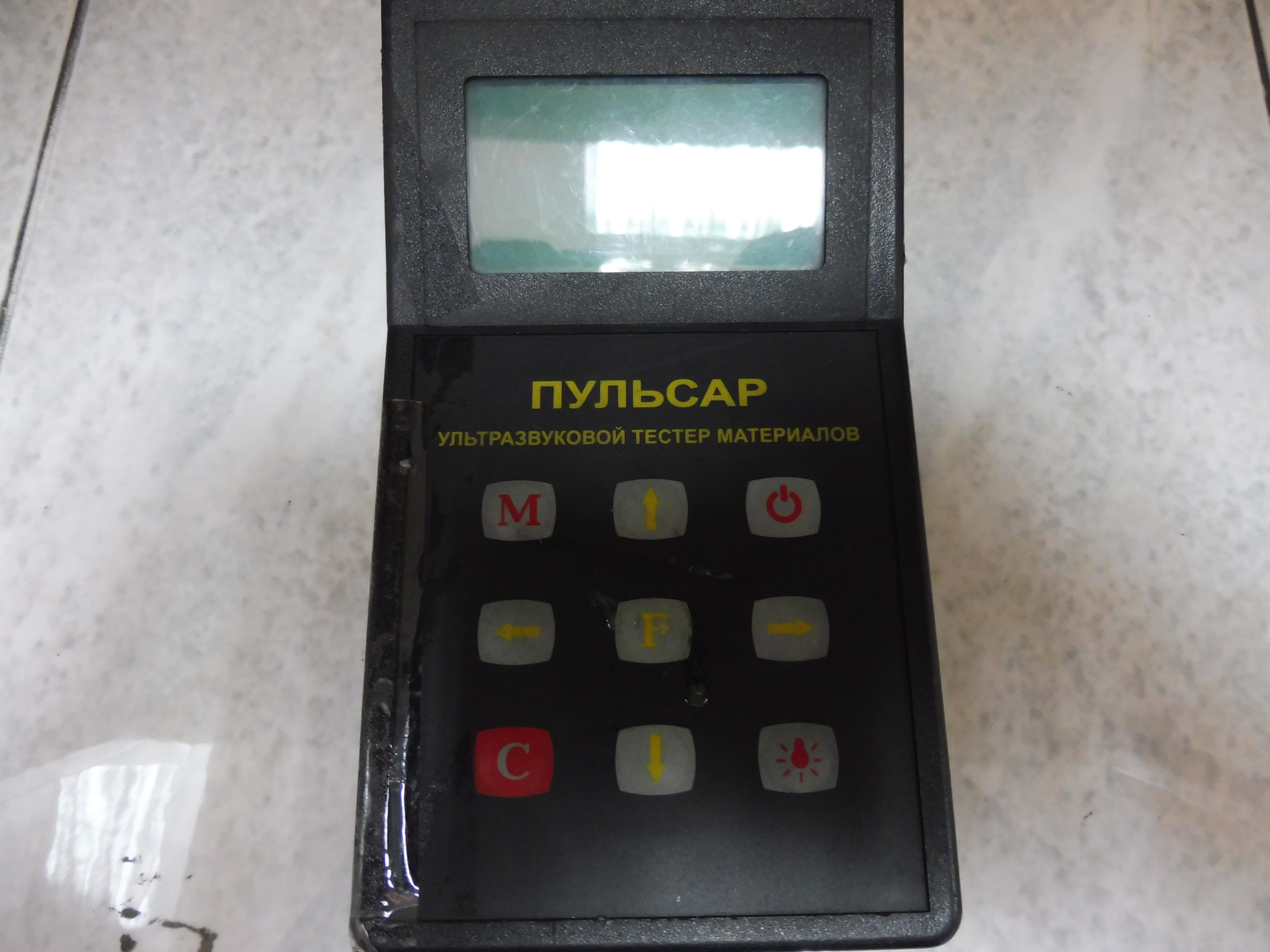

Прибор у.звукового контроля Пульсар

Назначение:

Ультразвуковой прибор ПУЛЬСАР-1.0 предназначен для измерения времени и скорости распространения УЗ колебаний в твердых материалах при сквозном и поверхностном прозвучивании.



Функции прибора

определение прочность бетона и кирпича
получение информации об однородности бетона, наличии пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций
оценка несущей способности ж/б конструкций, пористости и трещиноватости горных пород, степени анизотропии и текстуры композиционных материалов
определение плотности и температуры графитовых смесей при формовании и контроле качества подовых блоков
определение звукового индекса абразивов


Возможности

Вычисление прочности, плотности и модуля упругости по предварительно установленным градуировочным зависимостям
Вычисление звукового индекса абразивных изделий
Визуализация принимаемых УЗ сигналов на экране осциллографа
Измерение температуры контролируемого объекта внешним датчиком
Запись в память результатов в реальном времени
Связь с ПК
Дополнительная обработка результатов с помощью специализированной компьютерной программы


Особенности:

Повышенная мощность возбуждения зондирующих импульсов, высококачественный усилительный тракт позволяют существенно увеличить базу прозвучивания и работать на материалах с большим затуханием.Датчик поверхностного прозвучивания имеет базу 120 мм, удобную для прозвучивания бетонных образцов-кубов. Прибор предназначен для работы при температуре окружающей среды от -10 до +40 °C, максимальной влажности 80% при 25 °C и ниже без конденсации влаги и атмосферном давлении 86...106 кПа.



Технические характеристики

Диапазон измерения времени    10...10000 мкс
Диапазон измерения скорости    1000...10000 м/с
Разрешающая способность    0,1 мкс
Предел осн. абс. погрешности измерения времени    не более ±(0,01t + 0,1)%
Напряжение возбуждения    до 600 В
Рабочая частота колебаний    60...100 кГц
Память результатов    200 серий
Питание от двух аккумуляторов типа АА    2,5±0,5 В
Потребление
- в режиме измерений
- с подсветкой    30
100
до 200
Продолжительность работы без подзаряда аккумуляторов    до 30 ч
Габариты электронного блока    190x105x58 мм
Габариты преобразователей    36х62 мм
Масса электронного блока / датчика    0,5 / 0,54 кг
