Опубликовано:
15.12.2022 13:56:03
Артикул:
140008641
Техническое состояние
бывшие в употреблении
Группа компаний
РУСАЛ
Дивизион
Алюминиевый дивизион
Предприятие
РУСАЛ Братск - ОП в г. Шелехов
Иркутская область, Шелехов
ул. Индустриальная, 4
Иркутская область, Шелехов
ул. Индустриальная, 4
Менеджер по продажам:
Татьяна Корытченкова
Мобильный: +7 (904) 159-9645
Телефон: +7 (39550) 9-22-26
Эл. почта: Tatiyana.Korytchenkova@rusal.com
Мобильный: +7 (904) 159-9645
Телефон: +7 (39550) 9-22-26
Эл. почта: Tatiyana.Korytchenkova@rusal.com
В корзину
Рассчитать доставку
Описание

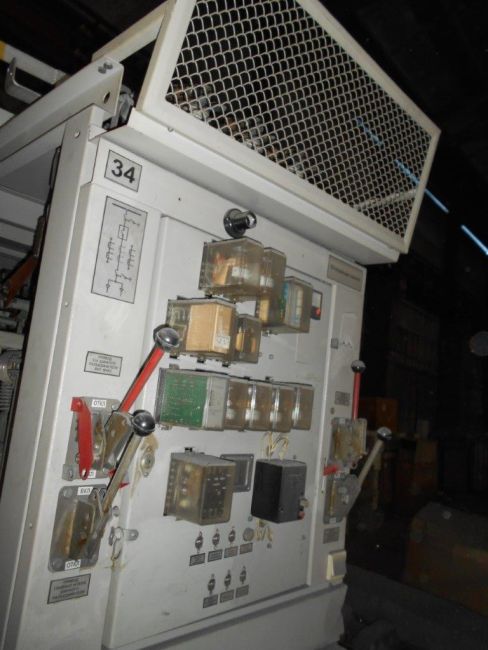

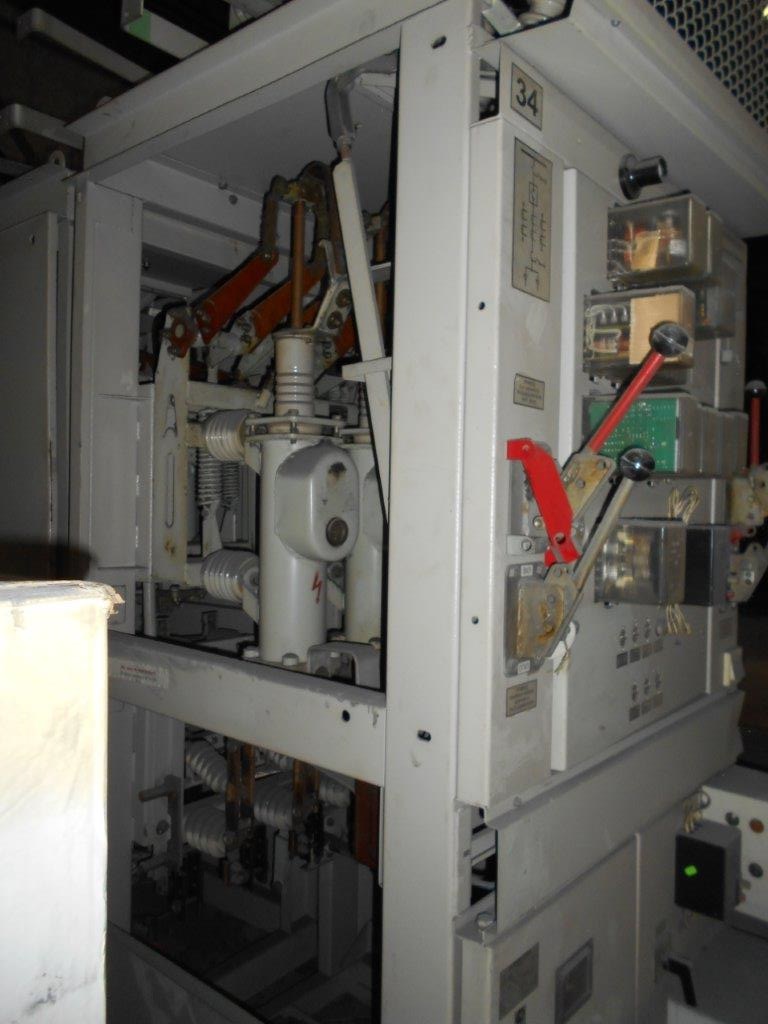

Камеры сборные одностороннего обслуживания серии КСО-292 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Изготовляются для нужд народного хозяйства и поставки на экспорт.
Структура условного обозначения
КСО-292-Х-УХЛХ:
К - камера;
С - сборная;
О - одностороннего обслуживания;
292 - модификация 1992 года;
Х - обозначение схемы главных цепей;
УХЛХ - климатическое исполнение и категория размещения (3, 4)
по ГОСТ 15150-69 и ГОСТ 15543-70. Структура условного обозначения схемы главных цепей:
Х - порядковый номер схемы главных цепей;
Х - буквенное обозначение: ПО - пружинный привод ППО-10;
Э - электромагнитный привод ПЭ-11;
ЭВ - вакуумный выключатель ВВТЭ-М-10 со встроенным
электромагнитным приводом;
А - автоматическое переключение;
Х - номинальный ток камеры, А (400, 600, 1000, 1600);
Х - буквенное обозначение: ТСН - трансформатор силовой
трехфазный (25 или 40 кВ·А), ТН - трансформатор напряжения,
РВО, РВРД - тип разрядника, ОПН - ограничитель
перенапряжений.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Нижнее значение температуры окружающего воздуха минус 25°С;
верхнее и эффективное значение температуры окружающего воздуха 35°С. Среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию. Камеры КСО для внутрироссийских и экспортных поставок соответствуют ТУ 16-93 ИКЖМ.674522.062 ТУ и выполняются по схемам главных цепей (рис. 1, 2), по технике безопасности - ГОСТ 12.2.007.3-75.
ТУ 16-93 ИКЖМ.674522.062 ТУ
Основные технические данные камер КСО соответствуют указанным в табл. 1.
Основные технические параметры
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей камер КСО, А 400; 630; 1000; 1600
Номинальный ток главных цепей камер КСО с выключателями нагрузки, А 400; 630
Номинальный ток сборных шин, А 630; 1000; 1600
Номинальный ток трансформаторов тока, А 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
Номинальный ток шинных мостов, А 630; 1000
Номинальный ток отключения высоковольтного выключателя, кА 20
Номинальный ток отключения выключателя нагрузки при cos j ? 0,7, А 400; 630
Номинальный ток плавкой вставки силового предохранителя, А 2; 3; 5; 8; 10; 16; 20; 31,5–100;160 (для 6 кВ)
Номинальный ток электродинамической стойкости главных цепей камер КСО (амплитуда), кА 51*
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, с: для камер на 400 и 630 А 2
для камер на 1000 и 1600 А 3
для камер с выключателями нагрузки 1
для заземляющих ножей 1
Номинальное напряжение вспомогательных цепей, В:
цепи защиты, управления и сигнализации постоянного
и переменного тока 220
цепи трансформаторов напряжения 100
цепи освещения:
внутри камеры КСО 42 (36)
снаружи камеры КСО 220
цепи трансформаторов собственных нужд 220; 380
электромагнитов (постоянного тока) включения и отключения вакуумного выключателя 220
Главные размеры, мм:
ширина 1000
глубина (в основании) 1100
высота (со сборными шинами) 2780
высота каркаса 2300
