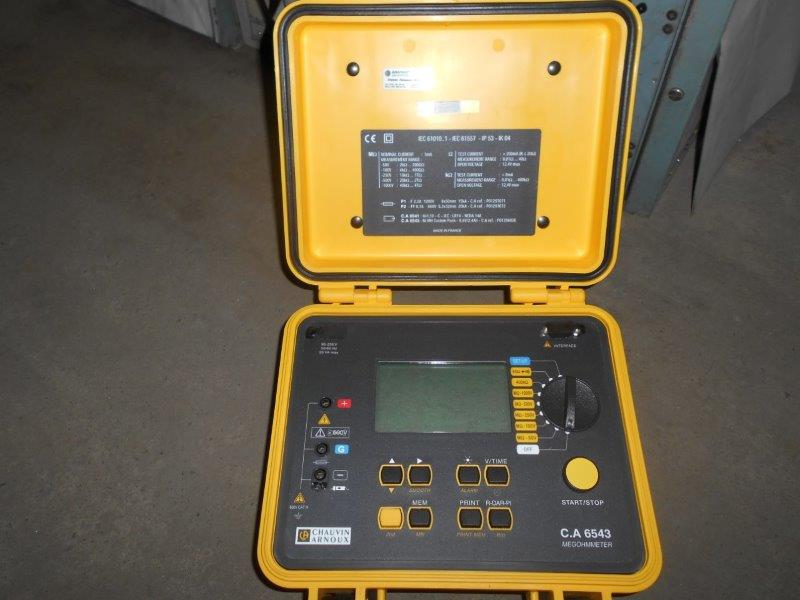

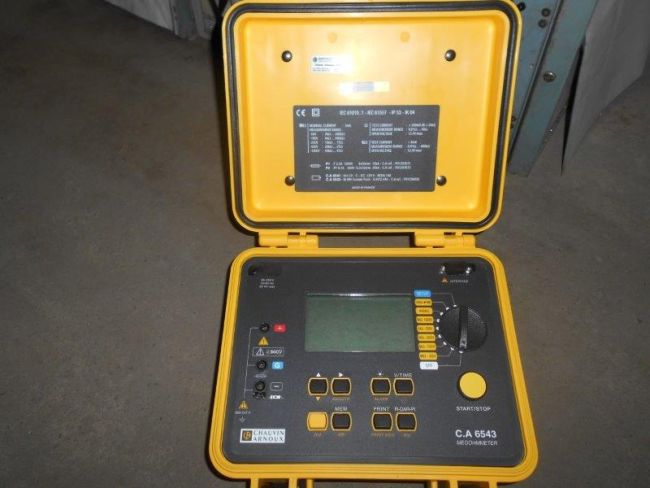

МЕГАОММЕТР СА-6543

Описание мегаомметра C.A 6543:
Мегаомметр C.A 6543, контролируемый микропроцессором, обладает повышенными функциональными возможностями для измерения сопротивления изоляции (до 4 ТОм), напряжения AC/DC (1000 В), целостности цепи 40 Ом, и 20 Ом для цепи с силой тока 200 мА, сопротивления (400 КОм), и ёмкости (5 мкФ).

Обладающая большими достижениями в создании измерительных инструментов для обеспечения техники безопасности, фирма CHAUVIN ARNOUX представляет новое поколение измерителей сопротивления изоляции. Мегаомметр С.А 6543 установлен в прочный корпус, он предназначен для эксплуатации в полевых условиях. Представляя передний край достижений в области технологии и функциональных возможностей, данный мегаомметр вскоре был признан прибором определяющим современный подход для измерения сопротивления изоляции в диапазоне измерения от 50 В до 1 кВ.

На мегаомметре C.A 6543, также установлены аккумуляторные батареи со встроенным зарядным устройством, блок памяти объемом 128 килобайт, разъем RS-232, который позволяет полностью управлять мегомметром через персональный компьютер, передавать данные для обработки на компьютере, при использовании специально разработанного программного обеспечения (с выводом на дисплей кривой изменения сопротивления изоляции и другое)

Особенности мегаомметра C.A 6543:
Автоматическое вычисление коэффициентов PI (индекса поляризации) и DAR (коэффициента диэлектрического поглощения);
Программирование продолжительности тестирования;
R(t) построение кривых;
Блокирование доступа к напряжению, использующемуся для проверки изоляции, что позволяет доверять проведение измерений менее квалифицированному персоналу;
Программирование сигнализации;
Сглаживание результатов измерений при выводе данных на дисплей;
Полное управление мегаомметром через персональный компьютер;
Удаленное управление срабатыванием триггера от сигнала управления полученного с пробника.
Дополнительные функции мегаомметра C.A 6543:
Цифровая фильтрация при измерении сопротивления изоляции;
Дистанционный пробник;
Автоматическое измерение напряжения ао всех режимах;
Автоматическая регистрация внешнего напряжения до и после измерения;
Программирование порога для каждой величины и сигнал при выходе за пределы;
Управление продолжительностью измерения;
Защита плавкими предохранителями и регистрация их неисправности;
Автоматический разряд остаточного напряжения;
Индикация разряда и автоматическое выключение батарей.


Параметр    Значение
Сопротивление изоляции
Испытательный сигнал постоянного тока    50; 100; 250; 500; 1000 В
Диапазон измерения    2 кОм...40 ГОм
40 ГОм...4ТОм
Основная погрешность    ±5% +3 ед
±15% +10 ед
Сопротивление
Диапазон измерения    0,01 Ом...400 кОм
Основная погрешность    ±3 % +3 ед
Напряжение постоянного/перемнного тока
Диапазон измерения    0 - 1000 В
Основная погрешность    ±1 % +3 ед
Емкость
Диапазон измерения    5 нФ...5 мкФ
Основная погрешность    ±10 % +1 ед
Общие характеристики
Дополнительно от температуры    ±0,15% на 1°C
Рабочие условия    -10 °C...+55 °C, влажность ≤80% при 40 °C
Питание    8 гальванических элементов 1,5 В габарита АА
Исполнение    Ударопрочный изолированный корпус
Габариты    240 х185 х 110 мм
Масса    3,4 кг
