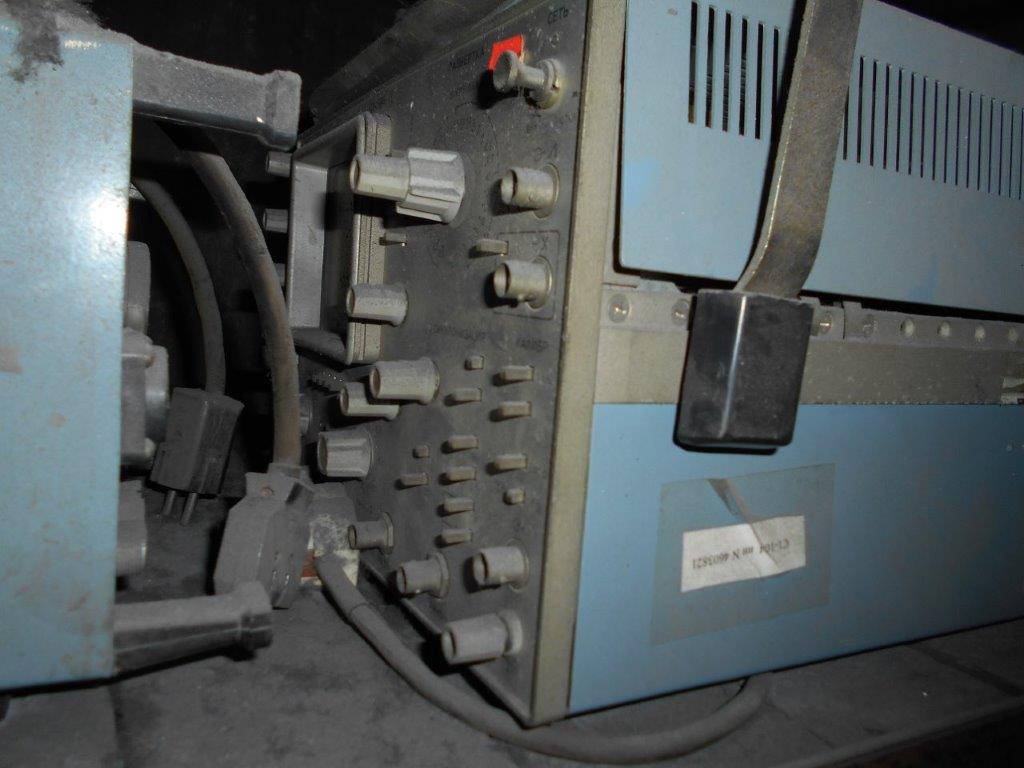

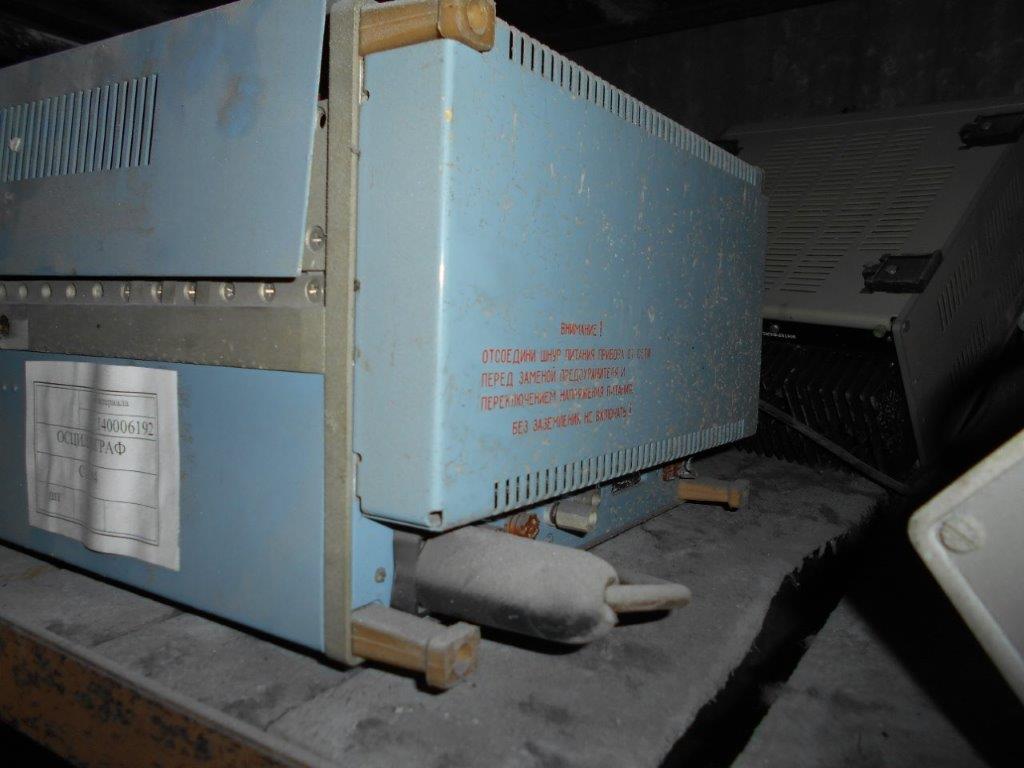

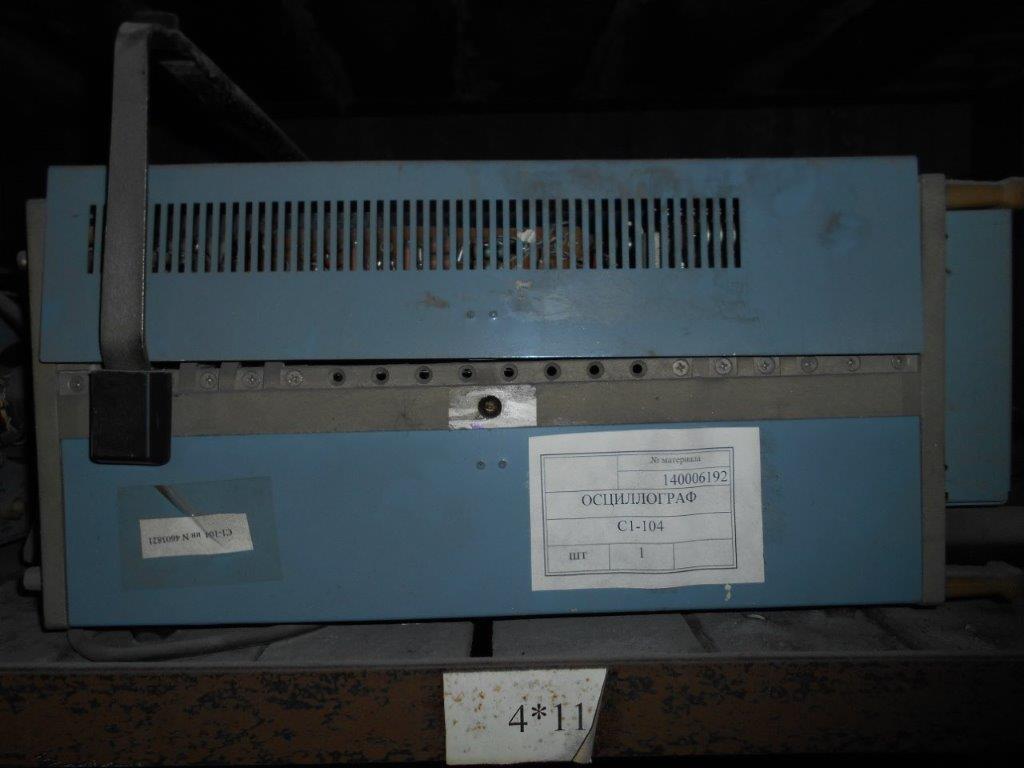

Осциллограф С1-104

Осциллограф С1-104 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 500 МГц путем: измерения амплитудных и временных параметров исследуемого сигнала в диапазоне от 0,04 В до 8 В, с выносным делителем 1:10 И22.727.082 — до 10 В, с активным пробником И22.746.036 — до 24 В и временных интервалов в диапазоне от 4×10-9с до 0,5 с; одновременного изображения двух исследуемых сигналов на одной развертке.
Данная модель осциллографа позволяет наблюдать сигналы частотой до 1000 МГц. При этом происходят значительные искажения амплитуды сигнала — «завал». (Длительное применение на запредельных частотах не рекомендуется). Осциллограф С1-104 предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Технические характеристики осциллографа С1-104
Вертикальное отклонение

Количество каналов 2
Полоса пропускания 0 — 500 МГц
Коэффициент отклонения 10 мВ/дел — 1 В/дел
Коэффициент отклонения 10 мВ/дел — 1 В/дел
Погрешность +/-4 %
Время нарастания ПХ < 0.8 нс
Выброс < 10%
Макс. входное напряжение 8 В, 10 В (с делителем), до 24 В (с активным пробником)
Входной импеданс 50 Ом, 500 Ом (с делителем), 100 кОм/ 7.5 пФ (с активным пробником)
Режимы работы канал 1, канал 2, каналы 1+2, каналы 1, 2 прерывисто/поочередно
Горизонтальное отклонение

Коэффициент развертки 1 нс/дел — 50 мс/дел
Погрешность +/- 6%
Режимы развертки автоколебательный, ждущий, однократный
Параметры синхронизации

Источник синхронизации канал 1, канал 2, сеть, внешний
Частота внеш. синхронизации 20 Гц — 500 МГц
Уровень внеш. синхронизации 0.4 В — 4 В
Калибратор меандр (1 кГц, 0.06/ 0.6 В)
Экран ЭЛТ, 80 х 100 мм
Питание 115/ 220 В +/- 10%, 50/ 400 Гц
Диапазон рабочих температур +5ºС … +40ºС
Габаритные размеры 345 х 217 х 494 мм
