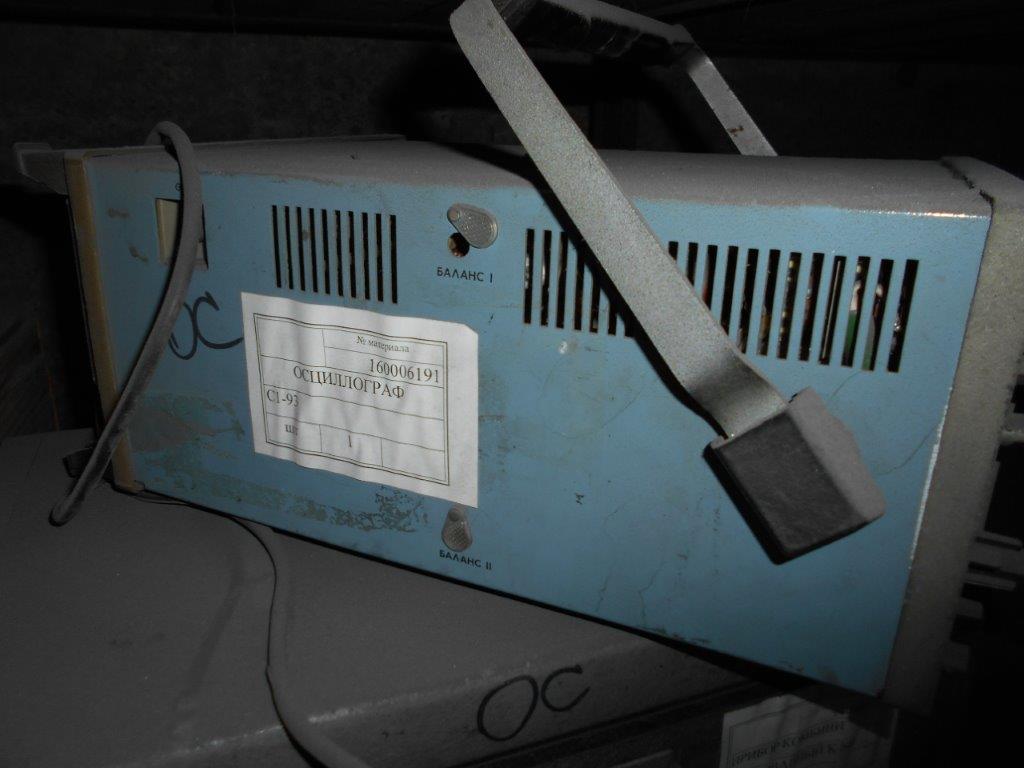

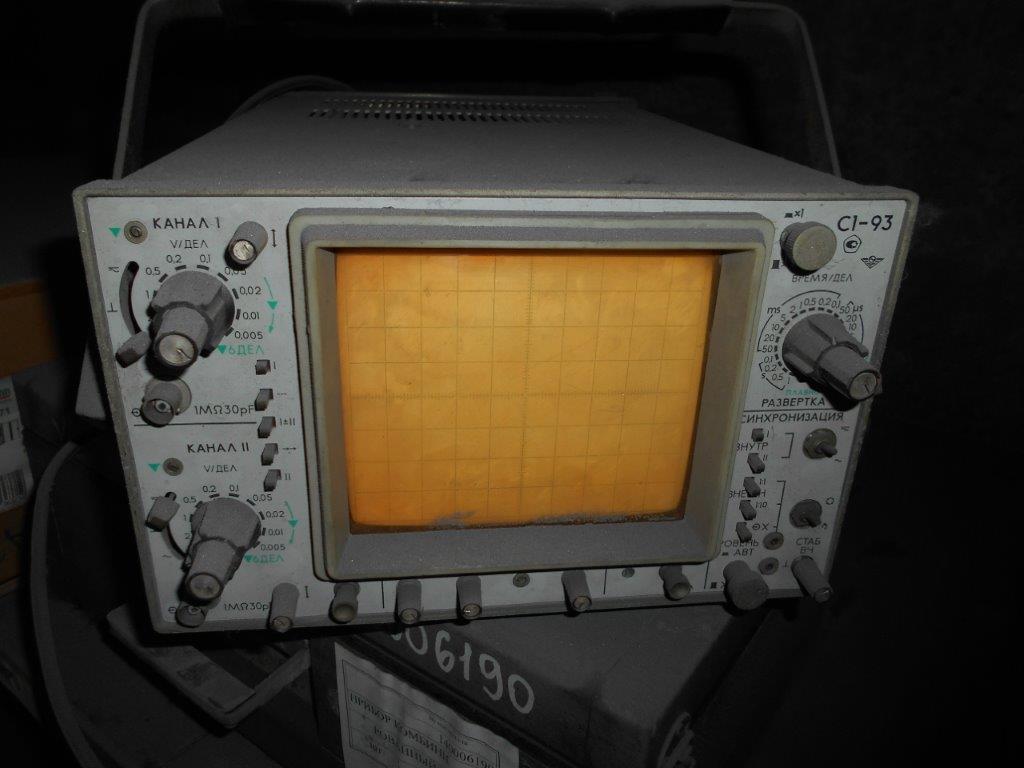

Осциллограф С1-93

Малогабаритный двухканальный универсальный осциллограф C1-93 предназначен для исследования формы электрических сигналов путем визуального наблюдения в диапазоне частот от 0 до 15 МГц измерения размахов в диапазоне от 0,01 до 200 В и временных интервалов 0,8*10-7 до 1,0 с. Наличие двух каналов вертикального отклонения обеспкчивает одновременное исследование двух сигналов на одной развертке.

Осциллограф C1-93 предназначен для использования при разработке, настройке и регулировке электронных схем, для поверки и ремонта контрольно-измерительной аппаратуры и различных устройств автоматики как в лабораторных, так и в полевых условиях.
Размер ЭЛТ 120х100 мм (10х8 дел.)
Ширина луча 0,8 мм
Питание: 220 В, 50 Гц; 115 или 220 В, 400 Гц; =24 В
Потребляемая мощность 50 В · А
Потребляемый ток 1,2 А (от =24 В)
Габариты 308х181х438 мм
Масса 10 кг
Технические характеристики С1-93
Вертикальное отклонение

Число каналов 2
Полоса пропускания (0 - 15) МГц
Время нарастания ПХ 25 нс
Коэффициент отклонения 50 мВ/дел - 10 В/дел (ряд 1-2-5)
основная погрешность ±4%
Максимально допустимое суммарное значение постоянного и переменного напряжения:
на входах I и II 80 В
на входе делителя 1:10 200 В
Входной импеданс:
непосредственный вход 1 MОм/30 пФ
с делителем 1:10 10 MОм/12 пФ
Горизонтальное отклонение

Режим работы: автоколебательный, ждущий
Коэффициент развертки (0,1 - 1*106) мкс/дел
основная погрешность ±4%
основная погрешность при использовании множителя развертки ±6%
Внешняя синхронизация:
диапазон частот 10 Гц - 15 МГц
амплитуда (0,5 - 20) В
Калибратор

Форма: П-образные импульсы
Амплитуда 1,2 В
Частота 1 кГц
Погрешность напряжения и частоты ±1,5%
