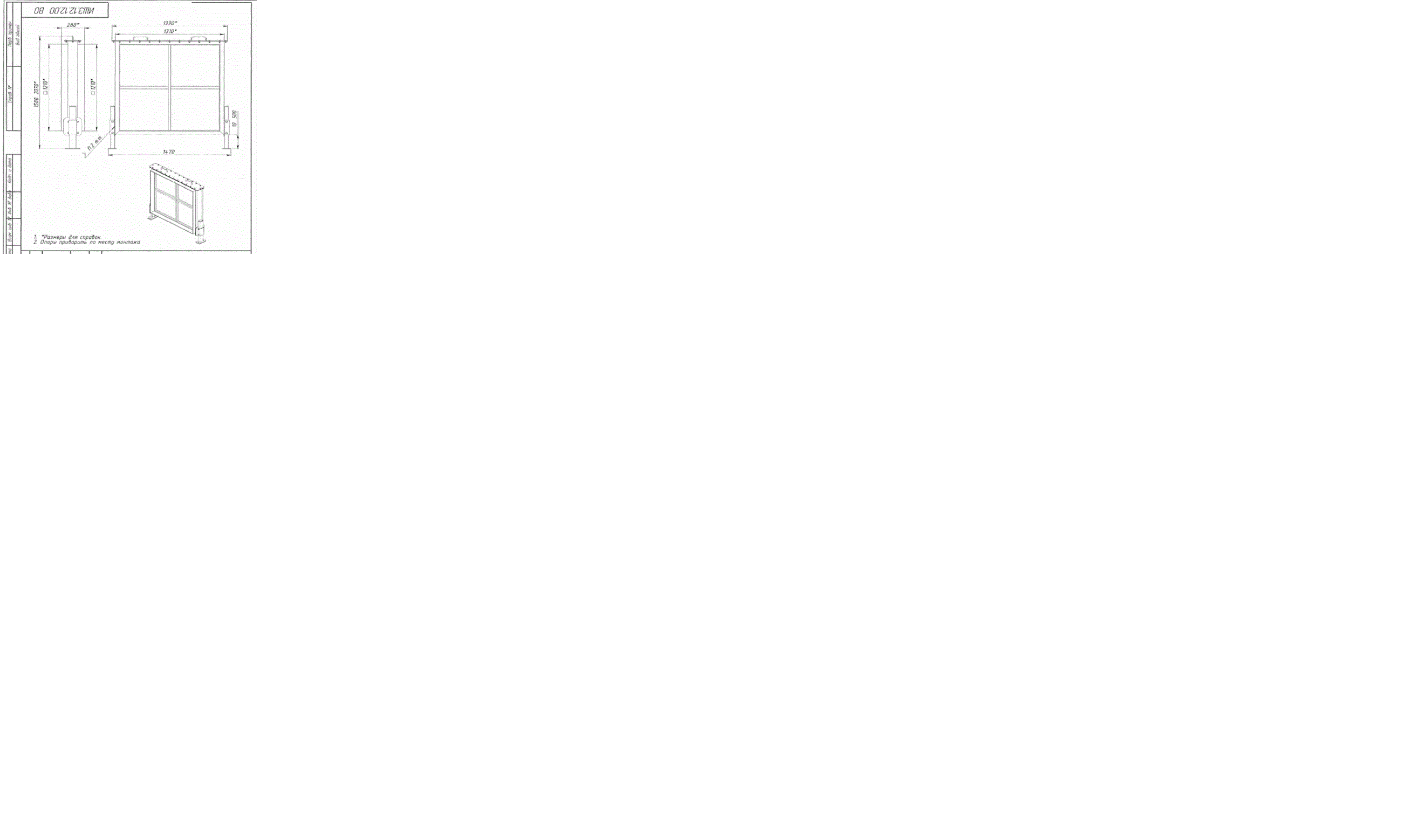

Шибер ИШЗ.12.12.00

Шибер ИШЗ.11.11.00 предназначен для полного перекрытия потока газовоздушной смеси в газоходах. Он обеспечивает герметичное перекрытие потока, что позволяет проводить техническое обслуживание, ремонт или остановку оборудования без остановки всей системы.
2. Конструкция
Шибер состоит из следующих основных элементов:
2.1 Корпус:
Изготавливается из углеродистой стали. Имеет бесфланцевое соединение для монтажа на газоход. Также оснащён специальными подвижными опорами под приварку по месту.
2.2 Затворная пластина (шибер):
Изготавливается из углеродистой стали. Имеет плоскую или клиновидную форму для обеспечения плотного прилегания.
2.3 Привод: Ручной, механический.
2.4 Направляющие: Обеспечивают плавное движение затворной пластины.
3. Технические характеристики
Размеры прохода:■1210 мм.
Рабочее давление: До 10,0 кПа (10 000 Па).
Температура рабочей среды: От -40 °C до +180 °C .
Скорость потока: До 30 м/с.
4. Принцип работы
Шиберный затвор работает по принципу линейного перемещения затворной пластины. Привод (ручной) перемещает пластину перпендикулярно потоку газа, полностью перекрывая. В закрытом положении пластина плотно прилегает к уплотнениям, обеспечивая герметичность.
5. Преимущества
5.1 Высокая герметичность в закрытом положении.
5.2 Простота конструкции и обслуживания.
5.3 Возможность работы в условиях высоких температур и агрессивных сред.
5.4 Долговечность и износостойкость.
5.5 Возможность установки в любом положении (горизонтальном, вертикальном).
